Dreitafelprojektion    Zeichenschritte

Mit Hilfe einer aufklappbaren Raumecke lässt sich einleuchtend aufzeigen,
wie die Ansichten bei einer Dreitafelprojektion entstehen
und einander zugeordnet werden müssen:

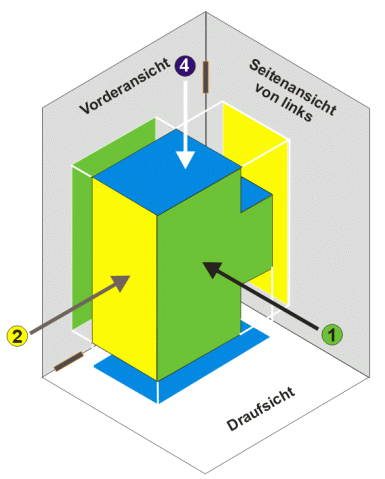

Der hier in natürlicher Größe (isometrisch) dargestellte Körper wird durch
senkrechte Parallelprojektion auf der Raumecke abgebildet.

Die folgende Animation läuft automatisch ab. Bitte etwas Geduld bei langsamer Internetverbindung.  Mit Taste F5 kann sie neu gestartet werden.


Dabei entstehen die Vorderansicht (Aufriss), die Draufsicht (Grundriss) und die Seitenansicht von links (Seitenriss).

Damit sind 3 Seitenansichten maß- und winkelgerecht abgebildet.

Zeichenschritte bei der Dreitafeldarstellung
